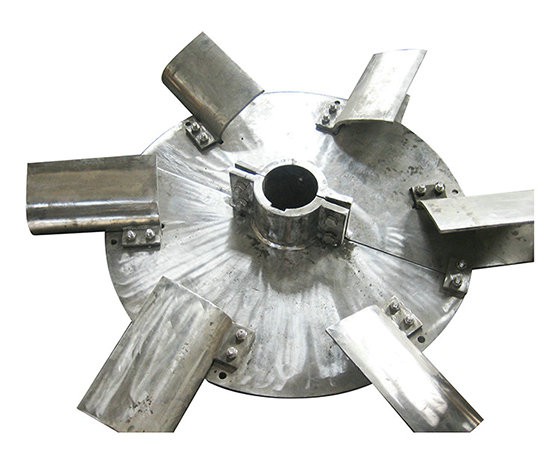

圆盘涡轮式搅拌器

圆盘涡轮式搅拌器

涡轮搅拌器亦称透平式叶轮，是使液体、气体介质强迫对流并均匀混合的器件。其有多种样式，主要部分是涡轮。此轮在旋转时产生很大的离心力。它可把液体抛向四周。普通的涡轮可产生辐射液流及切线液流，转速加快时辐射液流则占优势。应用涡轮式搅拌器，不论液体的粘度高低均可很好地搅拌。

简介

涡轮式搅拌器有多种形式，按照有无圆盘可分为圆盘涡轮搅拌器和开启涡轮搅拌器；按照叶轮可分为：平直叶、折叶和后弯叶涡轮搅拌器。涡轮搅拌器直径d与釜内径d真之比为0.2-0.5，以0.33居多。转速一般为10~300 r/min。适用于低粘度或中等粘度液体的搅拌(粘度小于50Pa·s)。

涡轮式搅拌器的循环速率高，剪切作用也大。它既产生很强的径向流，又产生强的轴向流。圆盘涡轮式搅拌器与开启涡轮式搅拌器比较，由于圆盘的存在使得圆盘涡轮搅拌器的循环速率低于开启涡轮搅拌器。折叶涡轮搅拌器与平直涡轮搅拌器比较，由于折叶涡轮搅拌器轴向流强而剪切作用相对较小。弯叶涡轮与平直涡轮搅拌器比较，主要在于弯叶涡轮搅拌器叶轮不易磨损，且功率消耗低。

搅拌器的类型、尺寸及转速，对搅拌功率在总体流动和湍流脉动之间的分配都有影响。一般说来，涡轮式搅拌器的功率分配对湍流脉动有利，而旋桨式搅拌器对总体流动有利。

原理：

涡轮搅拌器分为圆盘涡轮搅拌器和开启涡轮搅拌器；按照叶轮又可分为平直叶和斜片叶。涡轮搅拌器速度较大，一般为300~600r/min。涡轮搅拌器的主要优点是当能量消耗不大时，搅拌效率较高，搅拌产生很强的径向流。因此它适用于乳浊液、悬浮液等。

涡轮搅拌器有较大的剪切力，可使流体微团分散的很细，适用于低粘度到中等粘度流体的混合、液-液分散、液-固悬浮，以及促进良好的传热、传质和化学反应。

选型：

1.按照工艺条件、搅拌目的和要求，选择搅拌器型式，选择搅拌器型式时应充分掌握搅拌器的动力特性和搅拌器在搅拌过程中所产生的流动状态与各种搅拌目的的因果关系。

2.按照所确定的搅拌器型式及搅拌器在搅拌过程中所产生的流动状态，工艺对搅拌混合时间、沉降速度、分散度的控制要求，通过实验手段和计算机模拟设计，确定电动机功率、搅拌速度、搅拌器直径。

3.按照电动机功率、搅拌转速及工艺条件，从减速机选型表中选择确定减速机机型。如果按照实际工作扭矩来选择减速机，则实际工作扭矩应小于减速机许用扭矩。

4.按照减速机的输出轴头d和搅拌轴系支承方式选择与d相同型号规格的机架、联轴器。

5.按照机架搅拌轴头d尺寸、安装容纳空间及工作压力、工作温度选择轴封型式。

6.按照机架的公称心寸DN、搅拌轴的搁轴型式及压力等级、选择安装底盖、凸缘底座或凸缘法兰。

7.按照支承和抗振条件，确定是否配置辅助支承。
